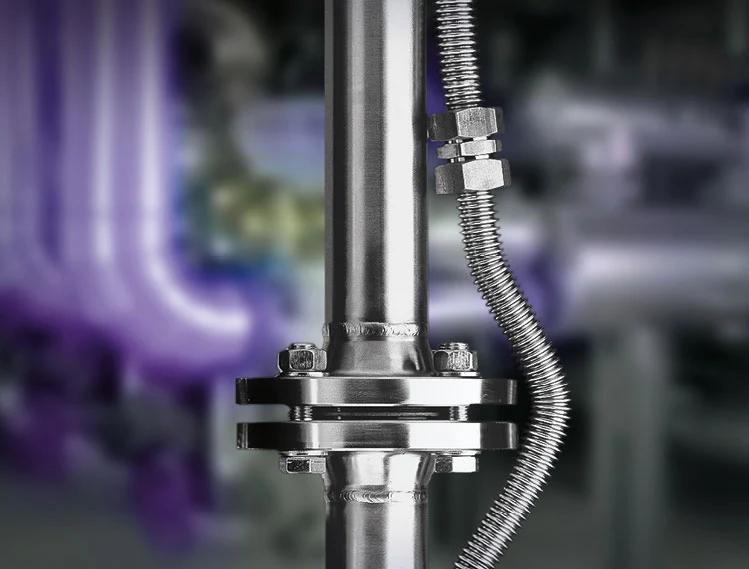

Flexibilné prvky pre konštrukciu zariadení a konštrukciu potrubných vedení

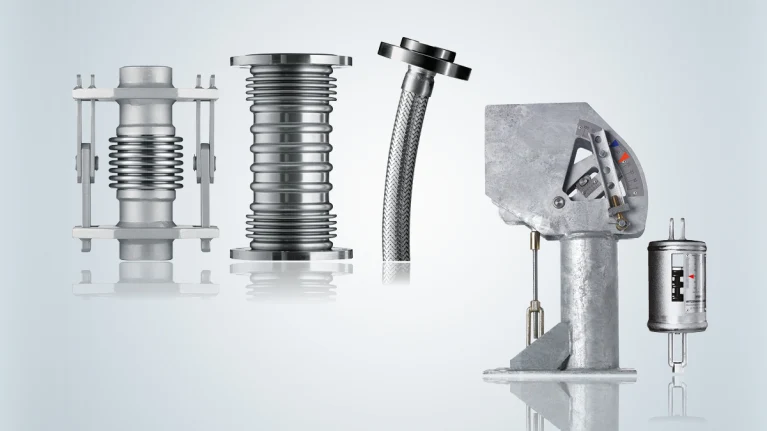

Naše riešenia kompenzátorov, kovových hadíc, kovových mechov a pružinových a trvalých závesov sú ideálne pre každé použitie pri konštrukcii priemyselných zariadení.
Naše variabilné a špecifické výrobky zo sortimentu držiakov potrubí plánujeme pomocou oboch výpočtových programov pre konštrukciu potrubných vedení - Intergraph CAESAR II a Sigma Rohr2. Náš špeciálny upravený plánovací nástroj FLEXPERTE disponuje potrebnými rozhraniami umožňujúcimi prevziať hotové špecifikácie výrobkov ako 3D-CAD modely priamo do plánovania a dimenzovania.
Aplikácie v oblasti konštrukcie zariadení a konštrukcie potrubných vedení
Chemické zariadenia
Absolútna bezpečnosť a vhodnosť pre vysoko agresívne médiá sú hlavnými požiadavkami na výrobky spoločnosti Witzenmann, ktoré sa používajú v chemickom priemysle.
- Kompenzátory HYDRA® so špeciálnymi zliatinami, napr. z tantalu
- Hadicové vedenia HYDRA® a systémy podporného vykurovania
- Program držiakov potrubí HYDRA® s výškovo nastaviteľnými ložiskami

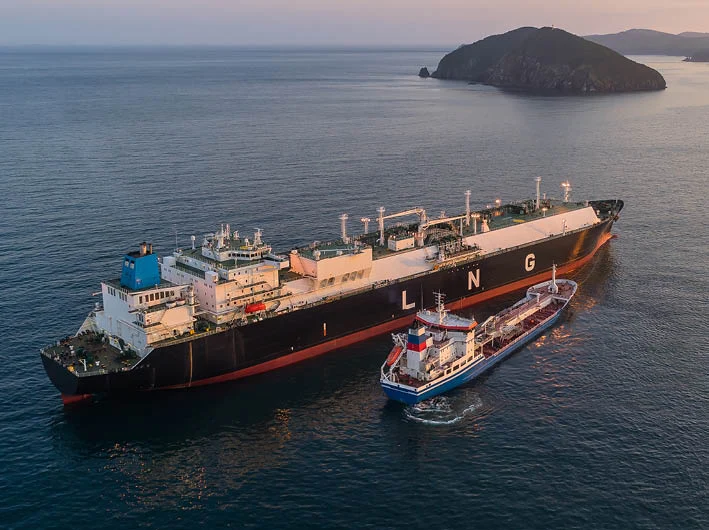

Skvapalnený prírodný plyn
Spoločnosť Witzenmann ponúka riešenia flexibilných kovových prvkov pre celý reťazec procesov LNG: prieskum, skvapalňovanie, prepravu a zariadenia na opätovné vyparovanie.
- Jednotky titánových kovových mechov fungujúce ako vyrovnávače objemu v prípade prieskumu na morskom dne
- Ukotvené kompenzátory v zariadeniach na skvapalňovanie plynu
- Kompenzátory na dopravných lodiach

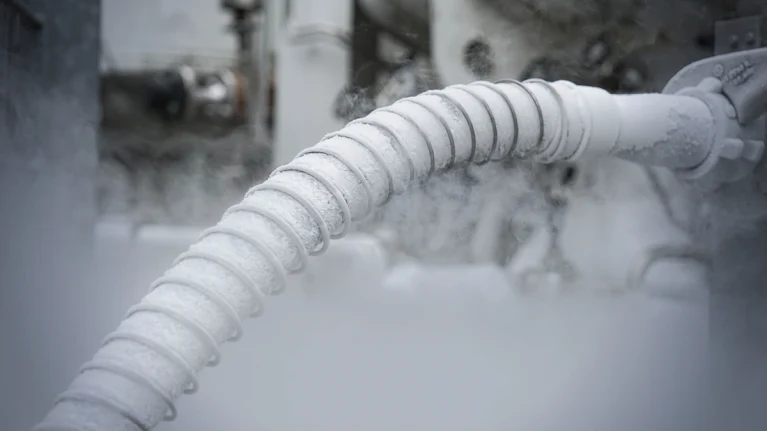

- Kovové hadicové vedenia ako ochranné potrubie kábla na ohrev veľkých plynových nádrží
- Špeciálne kovové vedenia ako súčasť flexibilného systému vedenia na nakladanie a vykladanie lodí
Bariéra

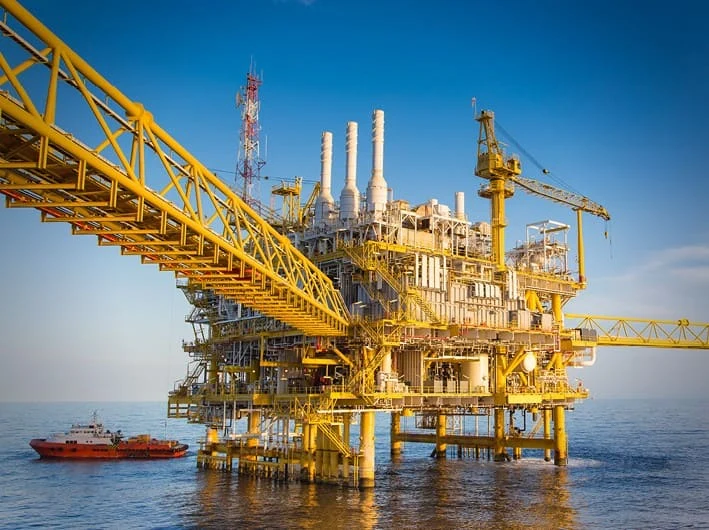

Spoločnosť Witzenmann dodáva riešenia flexibilných kovových prvkov pre priemysel v pobrežných vodách:
- Jednotky titánových mechov HYDRA® na vyrovnávanie objemu pri preprave plynu na dne mora
- Špeciálne kovové vedenia HYDRA® ako súčasť flexibilného systému vedenia na nakladanie a vykladanie lodí

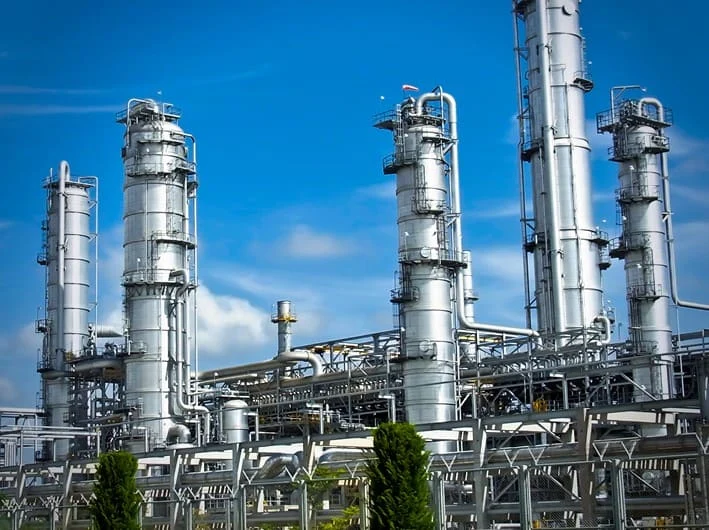

Petrochémia/rafinéria
Benzín, nafta a ľahký vykurovací olej sa vyrábajú procesom katalytického krakovania. Reaktor a potrubia sú trvalo v prevádzke pri 750°C a 3,8 bar. Spoločnosť Witzenmann vyrába kompenzátory zo špeciálnych materiálov, ktoré sú schopné trvalo odolávať týmto vysokým požiadavkám. Takto sú hodnoty stavby bezpečnejšie a sú dimenzované na dlhú, hospodárnu prevádzku.

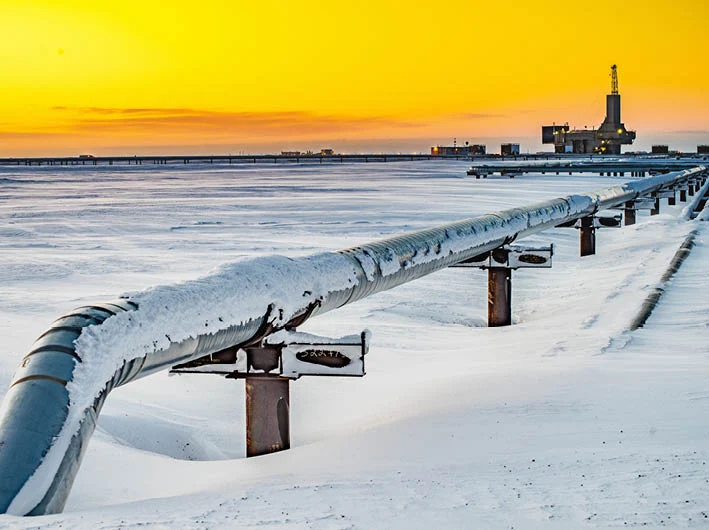

Potrubné vedenia
Na miestach, kde z priestorových dôvodov nie je možné vytvoriť oblúky v tvare U, sa používajú kompenzátory na absorpciu pohybu. Tie absorbujú pohyby vznikajúce následkom tepelnej rozťažnosti potrubia a vyrovnávajú menšie zemské pohyby.
V potrubiach vedených na veľké vzdialenosti je nutné vždy prispôsobovať príp. zvýšiť tlak. Úprava tlaku sa vykonáva v tzv. staniciach na zvýšenie tlaku. V nich sa používajú ukotvené kompenzátory. Ich úlohou je odpojiť pohyby a sily pôsobiace v potrubiach od turbín.
Flexibilný systém na prídavný ohrev
Nízka teplota
FCC rafinéria podľa procesu Catofin
Výzva pre materiál a technológiu v oblasti s vysokou teplotou.
Katalytické krakovanie kvapaliny
Na ochranu kompenzátora pred extrémnymi teplotami sa buď montuje zvnútra protipožiarna izolácia (Cold wall Design) alebo sa pracuje s materiálmi odolnými voči vysokým teplotám, napr. Alloy 800H alebo Alloy 625, (Hot wall Design). Pre obklad odolný voči požiaru sa navaria štruktúry Hexmesh alebo kotvy z ušľachtilej ocele a tie sa zalejú špeciálnym betónom a príp. kovovou výstužou. Izolované potrubia vedené zvnútra chránia pred vysokými teplotami média v oblasti kovového mechu.

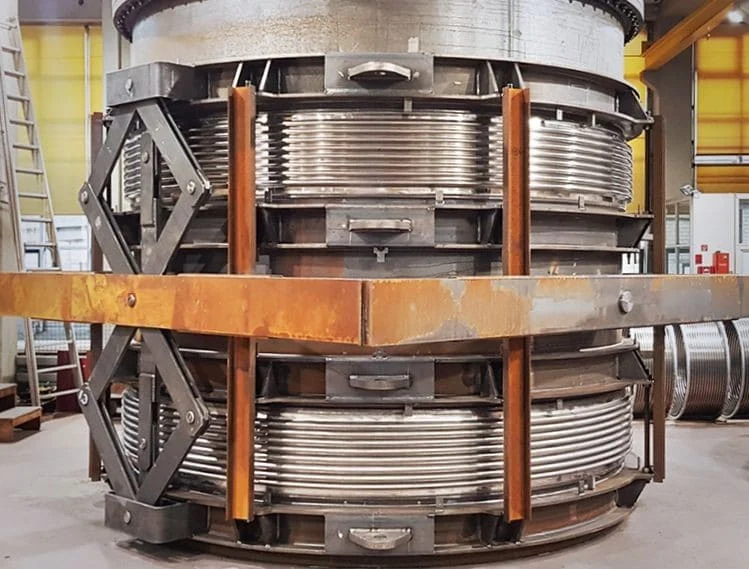

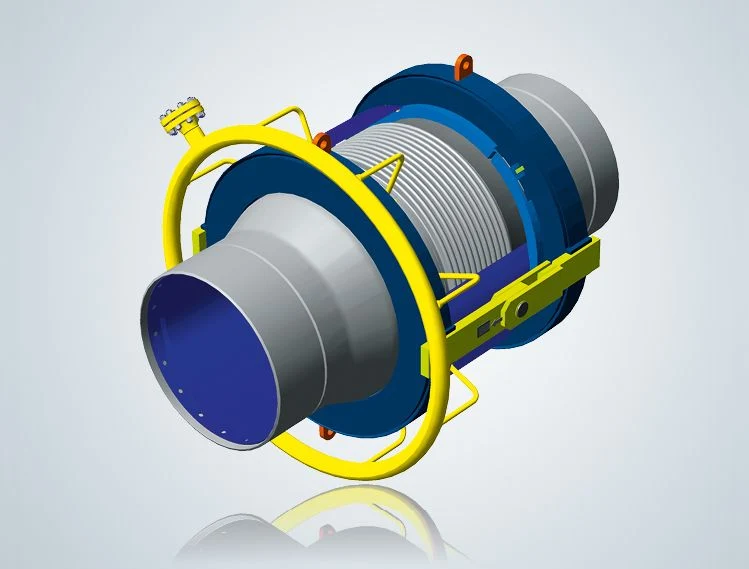

Keďže vybetónované univerzálne kompenzátory sú veľmi ťažké, na ukotvenie sa používajú pantografy. Zabraňujú vylomeniu mechov pôsobením hmotnosti vloženého potrubia. Pantograf zároveň rovnomerne rozdeľuje zaťaženia na prvky mechu.
Catofin
Witzenmann je jeden z mála podnikov, ktorý je schválený na dodávku zariadení Catofin v oblasti vysokých teplôt. Vďaka inteligentnej technológii a patentovaným riešeniam sme si zabezpečili technologický náskok.
- Kombinovaný Hot/Cold Wall Design s minimalizovaným zaťažením švov zvarov
- Dimenzovanie FEM
- patentované detailné riešenia
- dlhodobá stálosť
3D-CFD

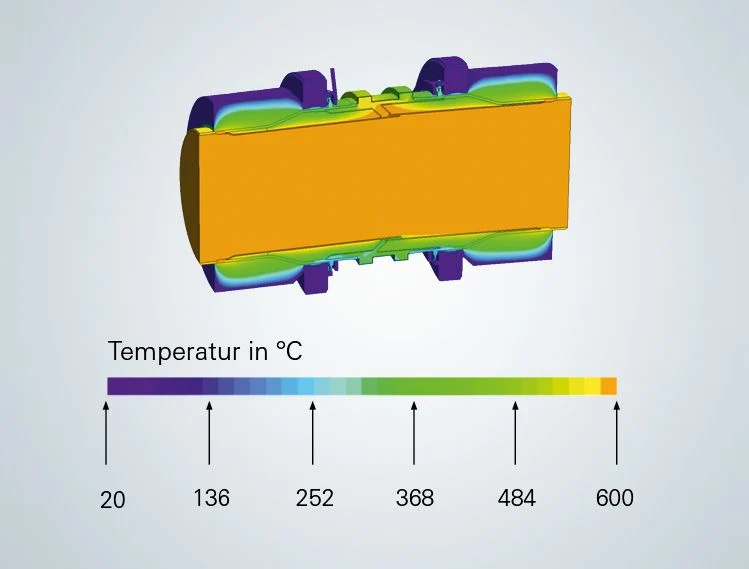

Pomocou výpočtu 3-D CFD (computational fluid dynamics) sa vypočítavajú tlaky, teploty a rýchlosti prúdenia pohybujúcich sa médií v rámci pevných geometrií. V tomto prípade pre kompenzátor s potrubiami s preplachovaním zozadu, pre výpočet rozdelenia teploty a prúdenia vstrekovaného propánu ako blokovacieho prúdenia.
850°C
Teplota média
DN 3600
najväčší vyrobený kompenzátor pre FCC
27 t
Hmotnosť jedného kompenzátora pre zariadenie FCC v Afrike
Ďalšie kroky
Na stiahnutie
Konfigurovať produkt
Pomocou nášho nástroja FLEXPERTE rýchlo a jednoducho konfigurujte výrobky pre vašu individuálnu potrebu.
Podrobnosti:
- Dimenzovanie štandardných produktov
- Vyhotovenie listov s údajmi
- Vyhotovenie dopytov
Stiahnuť: zákaznícka verzia FLEXPERTE
FLEXPERTE: Program na plánovanie celého sortimentu produktov Skupiny Witzenmann s členením podľa príslušných funkcií
- Kovové hadice
- Kompenzátory
- Kovové mechy
- Ložiská, závesy, podpery
Okrem výpočtových rovníc sú uložené aj údaje z výkresov ako aj celé 3D CAD výkresy. Vďaka vybaveniu PDS a PDMS rozhraniami je možné program používať mnohostranne a univerzálne.
Ďalšie otázky
Nič sa nevyrovná priamemu kontaktu. Radi si rezervujeme čas na osobný rozhovor a individuálne odpovieme na vaše otázky.
