Konštantné závesy a konštantné podpery

Kontakt

Konštantné závesy a konštantné podpery HYDRA® sú pohyblivé držiaky potrubí s konštantnou nosnou funkciou a sú potrebné v prípadoch, keď je nutné absorbovať väčšie vertikálne pohyby (>60mm). Všetky otočné ložiská sú kombináciou brúsených osí z ušľachtilej ocele a PTFE spojovacíc ložísk zaručujúcich nízke hodnoty trenia. Vďaka optimálnej protikoróznej ochrane a bezproblémovej montáži a pripojeniu k nosnej konštrukcii je zabezpečené bezúdržbové používanie.

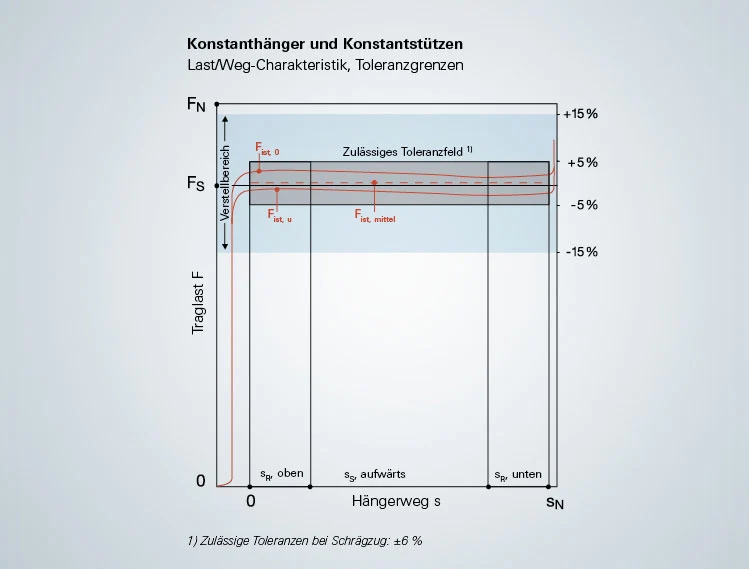

Charakteristika záťaže/trasy

Charakteristika: diagram záťaže/dráhy s toleranciami schválenými v uznávaných predpisoch (napr. VGB-R 510 L, KTA 3205.3). Dimenzovanie s odolnosťou voči zlomeniu, výroba a špeciálna tepelná úprava dlhodobo zaručujú lineárne nemennú charakteristikú sily a dráhy použitých pružín.

Menovité zaťaženie: FN (maximálne zaťaženie konštantného závesu)
Požadované zaťaženie: FS
Nastavené priemerné zaťaženie: Fskutočná hodnota, priemerná hodnota
Podmienka pre nastavenie stredného zaťaženia: (|FS- Fskutočná hodnota, priemerná hodnota|)/FS ≤ 0,02
Menovitá dráha: sN
Požadovaná dráha: sS
Rezerva dráhy: sR

viac informácií

Konštantné závesy

Konštantný záves, horizontálny, s dvojitou sponou

Konštantný záves, vertikálny, s dvojitou sponou

Konštantný záves, horizontálny, zvislý

Konštantný záves, vertikálny, zvislý

Konštantné podpery

Konštantná podpera s nosným valčekom

Konštantná podpera s nosnou doskou

Ďalšie kroky

Konfigurovať produkt

Pomocou nášho nástroja FLEXPERTE rýchlo a jednoducho konfigurujte výrobky pre vašu individuálnu potrebu.

Podrobnosti:

  • Dimenzovanie štandardných produktov
  • Vyhotovenie listov s údajmi
  • Vyhotovenie dopytov

Stiahnuť: zákaznícka verzia FLEXPERTE

FLEXPERTE: Program na plánovanie celého sortimentu produktov skupiny Witzenmann s členením podľa príslušných funkcií

  • Kovové hadice
  • Kompenzátory
  • Kovové mechy
  • Ložiská, závesy, podpery
Okrem výpočtových rovníc sú uložené aj údaje z výkresov ako aj celé 3D CAD výkresy. Vďaka vybaveniu PDS a PDMS rozhraniami je možné mnohostranné a univerzálne používanie programu.
