Flexibilné potrubné spoje na kvapaliny

Kontakt

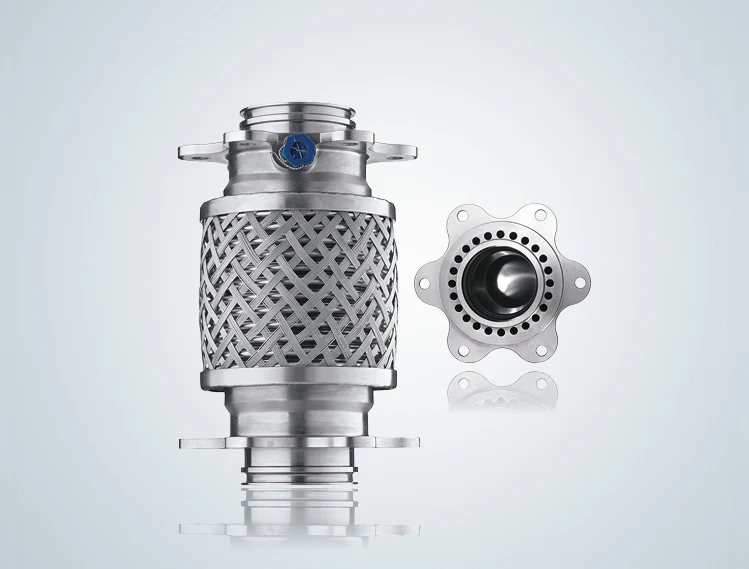

Aerospace Trim tank metal hose Image Text

Kerozínové vedenia pre vyvažovacie nádrže

Flexibilitu zabezpečujú dve koaxiálne vedenia kovových hadíc z ušľachtilej ocele. Vnútorná jednotka zabezpečuje odolnosť voči tlaku a hlavnú prepravu paliva. Prepája pevné transferové potrubie s pohyblivou nádržou plášťa v horizontálnom stabilizátore.

  • táto konštrukcia umožňuje nepretržité vypúšťanie a tým rozpoznanie netesnosti vnútorného palivového vedenia
  • prídavný bočný vývod s vypúšťaním a rozpoznaním netesnosti
  • bezúdržbová zváraná konštrukcia
  • nízka hmotnosť
Adapter Elements For Auxiliary Tanks Image Text

Prvky adaptéra prídavnej nádrže

Vnútorné potrubie na vedenie kerozínu s koaxiálne obklopeným priestorom vypúšťania na kontrolu netesnosti. Pohyblivosť sa zabezpečuje pomocou dvoch paralelne uložených kovových mechov.

  • nová konfigurácia zvárania zaručuje vnútorný priestor bez štrbín
  • jednoduchá montáž pre používateľa
  • dlhá životnosť
  • bezúdržbová zváraná konštrukcia
Flexible Metal Tubes AS1424 for Aerospace Image Text

Vedenia kovových hadíc podľa AS1424

Program kovových hadíc Witzenmann podľa medzinárodnej leteckej normy SAE AS1424 pokrýva kompletné spektrum výrobkov od DN 06 po DN 32 s typickými možnosťami koncovej montáže, ktoré sa používajú v leteckom priemysle a v priemysle vesmírneho letectva. Na želanie zákazníka sa vyhotovujú aj s rôznymi možnosťami rozhraní a pevnými potrubiami zohnutými v 3 smeroch.

  • Rozsah tlaku 38 -138 bar (v závislosti od priemeru hadice)
  • vysoké prevádzkové teploty do 430 °C v pneumatickom systéme, výkyvy teploty do max. 650 °C pre triedu B a N
  • vysoká flexibilita a odolnosť voči vibráciám pre prevádzkovú teplotu 430 °C a stredný tlak
